蒸汽发生器各部分系统的作用

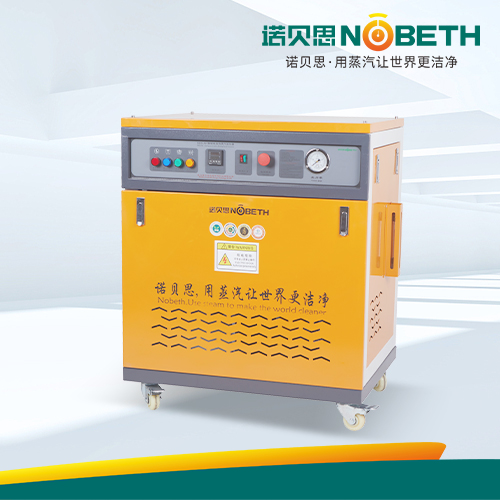

蒸汽发生器属于锅炉的一种，是利用其它燃料进行燃烧产出热能后把水加热成蒸汽的机械设备。蒸汽发生器主要是按照燃料类型进行划分，如燃气蒸汽发生器、燃油蒸汽发生器、生物质蒸汽发生器、电加热蒸汽发生器等。

蒸汽发生器工作系统有：

1、水汽系统：水在加热器中加热到一定温度，经给水管道进入省煤器，进一步加热以后送入锅筒。水在水冷壁管内吸收炉膛辐射热形成汽水混合物经上升管到达锅筒中，由汽水分离装置使水、汽分离。

2、燃烧和烟风系统：送风机将空气送入空气预热器加热到一定温度。燃料开关打开，由来自空气预热器的一部分热空气携带经燃烧器喷入炉膛。

3、燃烧器喷出的燃料与空气混合物在炉膛中与其余的热空气混合燃烧，放出大量热量。

4、蒸汽发生器的循环方式是指系统内水汽的流动方式，可分为自然循环、辅助循环、直流和复合循环。

蒸汽发生器是给水在加热器中加热到相应温度，经给水管道进到省煤器，进一步加热之后送进锅筒，与锅水结合后沿下降管下行至水冷壁进口集箱。水在水冷壁管中吸收炉膛热辐射形成汽水混合物经上升管到达锅筒中，由汽水分离装置使水、汽分离。分离出来的饱和蒸汽由锅筒上部流往过热器，继续吸热成为180℃的过热蒸汽，然后送往汽轮机。
