高压蒸汽发生器蒸汽过热系统的控制

  高压蒸汽发生器蒸汽过热系统包括以及过热器、减温器、二级过热器。高压蒸汽发生器蒸汽过热系统自动控制的任务是使过热器出口温度维持在允许范围内，并且保护过热器使管壁温度不超过允许的工作温度。

  影响高压蒸汽发生器过热蒸汽温度的因素有很多，如蒸汽流量、加热工况、引入过热器蒸汽的减温水量、流经过热器的气温度和流速等的变化都会影响过热蒸汽温度。在各种扰动下，气温控制过程动态特性都有时滞性和惯性，且较大，这给控制带来了一定困难，所以要选择好操纵变量和合格控制方案，以满足工艺要求。

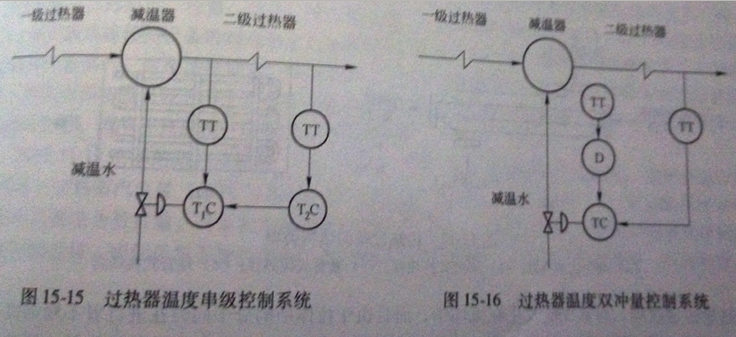

  目前，广泛选用减温水流量作为控制气温的手段，但是该通道的时滞和时间常数太大。如果以气温作为被控变量，控制减温水量组成单回路控制机系统往往不能满足生产上的要求。因此，设计成如图15-15所示的串级控制系统，这样以减温器出口温度为副被控制量的串级控制系统。对于前提克服扰动因素是有利的，这样可以减少过热器温度的动态偏差，以满足工艺要求。此外，也对采用双冲量控制系统，如图15-16所示，改控制方案实际上是串级控制的变形。
