电加热蒸汽发生器的系统组成结构

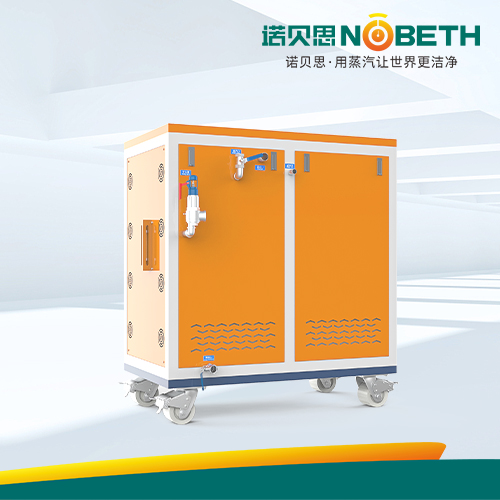

电加热蒸汽发生器是一种微型锅炉，可自动补水、供热，同时连续产生低压蒸汽。小型水箱、补给泵和控制操作系统是一个完整的系统，只要连接水源和电源，就不需要复杂的安装。

电加热蒸汽发生器主要由供水系统、自动控制系统、炉衬和加热系统以及安全保护系统组成。

1.供水系统是自动蒸汽发生器的喉部，它持续向用户供应干蒸汽。当水源进入水箱时，打开电源开关。在自动控制信号的驱动下，耐高温电磁阀打开，水泵工作，水通过单向阀注入炉膛。当电磁阀和止回阀堵塞或损坏时，当供水达到一定压力时，它会通过过压阀溢流并返回水箱，以保护水泵。当水箱被切断或水泵管道中有残余空气时，只有空气进入而没有水。只要空气通过排气阀快速排出，当水喷出时，排气阀关闭后，水泵就能正常工作。供水系统最重要的部件是泵。它们大多使用高压大流量的多级旋涡泵，小部分使用隔膜泵或叶片泵。

2.液位控制器是发电机自动控制系统的中枢神经，分为电子型和机械型。电子液位控制器通过三个不同液位的电极探头控制液位（即水位和水位之间的差值），从而控制水泵的供水和加热炉电加热系统的加热时间。工作压力稳定，适用范围广。机械式液位控制器采用不锈钢浮球式，适用于炉膛容积较大的发电机。工作压力不稳定，但便于拆卸、清洁、维护和维修。

      3、炉体一般采用锅炉专用无缝钢管，细长垂直。电加热系统中使用的电加热管大多由一根或多根不锈钢电加热管组成，其表面负荷一般约为20瓦/平方厘米。由于发电机在正常运行期间具有较高的压力和温度，安全保护系统可以使其在长期运行中安全、可靠和高效。一般采用高强度铜合金制成的安全阀、单向阀和排气阀进行三级保护。部分产品还增加了水位玻璃管保护装置，增加了用户的安全感。
